Entenda os principais perfis de correias em V, onde cada tipo é utilizado e quais cuidados ajudam a evitar desgaste e paradas inesperadas.

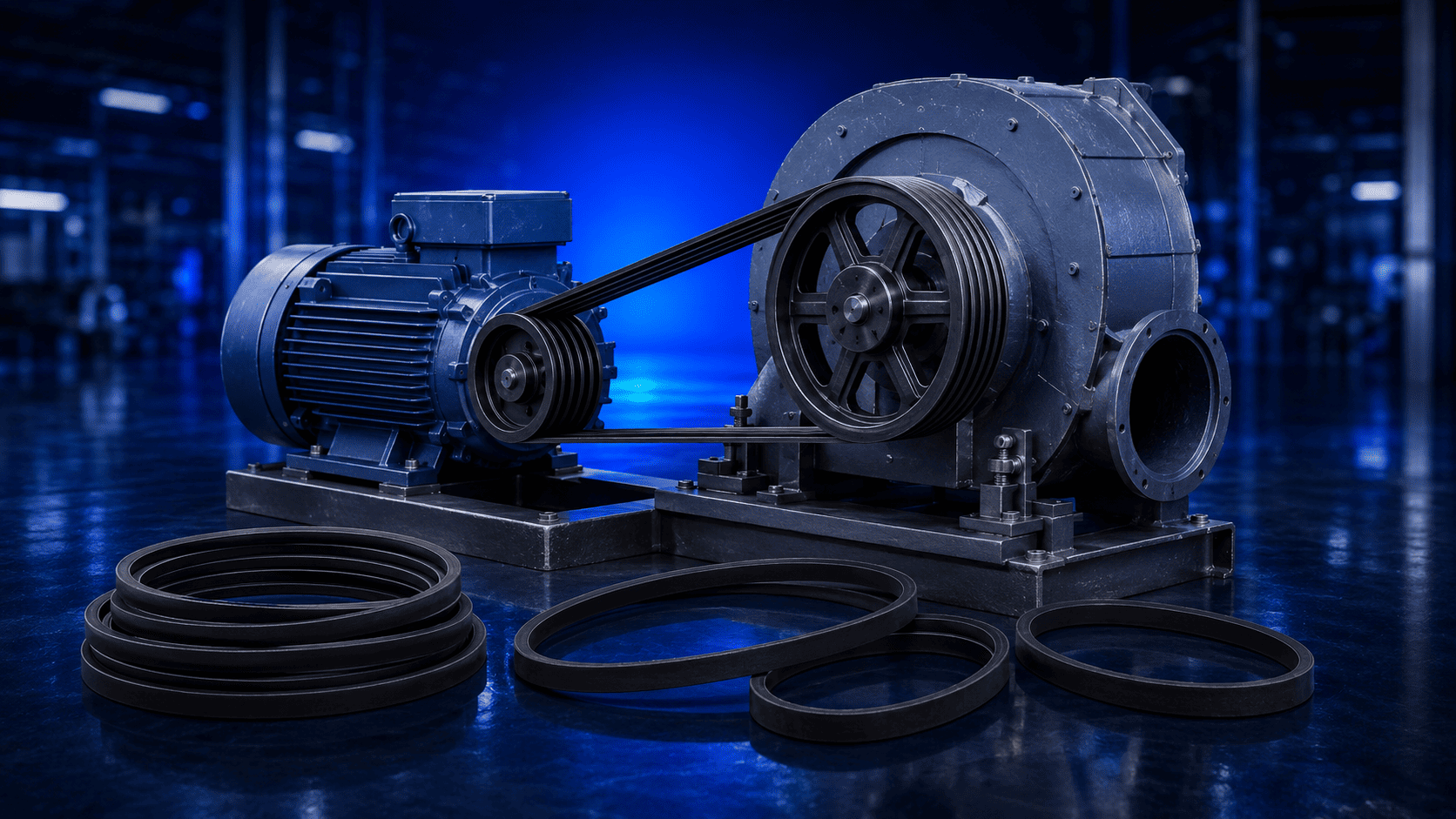

As correias em V estão entre os componentes de transmissão de potência mais utilizados em máquinas e equipamentos. Presentes em aplicações industriais, agrícolas e em diversos sistemas mecânicos, elas combinam simplicidade, eficiência e ampla variedade de medidas e perfis.
Apesar de parecerem componentes simples, a escolha incorreta do perfil, problemas de alinhamento ou tensionamento inadequado podem reduzir significativamente a vida útil da correia e comprometer o funcionamento do equipamento.
Neste guia, você vai entender os principais tipos de correias em V, suas aplicações e os cuidados essenciais para obter uma transmissão mais eficiente e confiável.
Como funciona uma correia em V?
A correia recebe esse nome por possuir uma seção transversal em formato trapezoidal, semelhante à letra V.
Durante a operação, suas laterais trabalham em contato com os canais da polia. Esse encaixe aumenta a área de contato e permite transmitir potência por atrito entre a correia e a polia.
Entre suas principais vantagens estão:
- transmissão suave de potência;
- funcionamento silencioso;
- absorção de vibrações e pequenos impactos;
- ausência de necessidade de lubrificação;
- instalação e substituição relativamente simples;
- ampla variedade de perfis e comprimentos;
- excelente relação entre desempenho e custo.
Principais tipos de correias em V
Existem diferentes famílias de correias, desenvolvidas para condições distintas de carga, velocidade e espaço disponível.
Correias em V clássicas
Os perfis clássicos, como A, B, C e D, são amplamente utilizados em transmissões industriais convencionais.
São encontrados em máquinas, equipamentos agrícolas, ventiladores, bombas, compressores e diversos outros sistemas mecânicos.
Correias estreitas
Perfis como 3V, 5V e 8V possuem geometria desenvolvida para transmitir maior potência utilizando uma seção mais compacta.
São especialmente interessantes em equipamentos que trabalham com cargas elevadas ou possuem menor espaço disponível para a transmissão.
Correias dentadas ou cogged
Modelos como AX, BX, CX, 3VX e 5VX possuem entalhes na parte interna da correia.
Essa construção aumenta sua flexibilidade e pode favorecer a utilização em polias menores, além de contribuir para a dissipação de calor durante o funcionamento.
Correias Poly-V
As correias Poly-V utilizam vários frisos paralelos e combinam elevada flexibilidade com grande superfície de contato.
Entre os perfis encontrados estão PH, PJ, PK e PL, dependendo da aplicação e do fabricante.
Correias para variadores
São desenvolvidas para sistemas em que as polias alteram seu diâmetro de trabalho durante a operação, permitindo modificar a relação de transmissão.
Por possuírem geometria específica, devem ser corretamente dimensionadas para o equipamento.
Como identificar a correia correta?
Antes de substituir uma correia, alguns dados precisam ser confirmados.
1. Perfil
A correia deve possuir perfil compatível com o canal da polia.
Uma correia de perfil incorreto pode trabalhar fora da posição adequada, provocar desgaste prematuro e comprometer toda a transmissão.
2. Comprimento
Dependendo do padrão adotado pelo fabricante, a identificação pode considerar comprimento interno, externo ou primitivo.
Por isso, o código existente na correia ou a documentação técnica do equipamento são referências importantes.
3. Condições da transmissão
Também devem ser considerados:
- potência transmitida;
- rotação das polias;
- diâmetro das polias;
- distância entre centros;
- quantidade de correias utilizadas;
- ambiente de funcionamento;
- presença de poeira, óleo, umidade ou temperaturas elevadas.
Instalação correta faz diferença
Mesmo utilizando uma correia de qualidade, uma instalação inadequada pode provocar falhas rapidamente.
Antes de instalar uma correia nova, verifique o estado dos canais das polias e procure sinais de desgaste, danos ou contaminação.
Não force a correia sobre a polia
Evite utilizar chaves, alavancas ou ferramentas para forçar a correia a entrar.
Esse procedimento pode danificar sua estrutura interna e seus elementos de tração, mesmo quando o dano não é imediatamente visível.
O correto é aliviar a distância entre as polias, posicionar a correia e depois realizar o tensionamento.
Verifique o alinhamento
Polias desalinhadas provocam desgaste lateral, aumento de temperatura, ruído e redução da vida útil da correia.
O alinhamento deve ser verificado antes do funcionamento do equipamento.
Ajuste a tensão corretamente
Uma correia excessivamente frouxa pode escorregar e aquecer.
Já uma correia tensionada em excesso pode aumentar os esforços sobre eixos, rolamentos e outros componentes da máquina.
Sempre que possível, siga os valores e métodos indicados pelo fabricante do equipamento ou da correia.
Sinais de que a correia precisa de atenção
Durante as inspeções periódicas, observe:
- trincas na borracha;
- desgaste das laterais;
- desfiamento;
- deformações;
- brilho ou vitrificação da superfície;
- desgaste irregular;
- ruídos diferentes durante a operação;
- escorregamento;
- presença excessiva de óleo ou outros contaminantes.
A inspeção preventiva permite identificar problemas antes que uma ruptura provoque uma parada inesperada.
Sistemas com várias correias
Quando uma transmissão trabalha com duas ou mais correias em paralelo, o conjunto precisa trabalhar de forma equilibrada.
Misturar correias novas e usadas pode gerar diferenças de comprimento e tensionamento entre elas.
Por isso, quando tecnicamente aplicável, a substituição do conjunto completo ajuda a manter a distribuição uniforme de carga.
Escolha correta significa maior confiabilidade
A vida útil de uma correia em V depende de vários fatores: perfil correto, qualidade do produto, estado das polias, alinhamento, tensionamento e condições do ambiente.
Antes de comprar, confirme sempre a identificação existente na correia ou as especificações do equipamento.
